郑州巴特熔体泵有限公司企业标准之熔体泵技术要求

发布时间:2023-01-04 10:55

1、一般要求

熔体泵应符合本标准的规定,并按经规定程序批准的图样和技术文件制造,如用户有特殊要求,按双方协议执行。

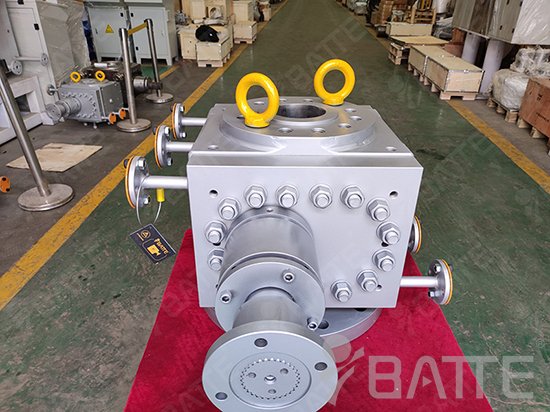

反应釜齿轮泵

2、材料要求

2.1、泵体材料默认为38CrMoAl,也可以由客户指定材料Cr12MOV、不锈钢或者其他钢材。

2.2、齿轮材料默认为38CrMoAl,也可以由客户指定其他钢材。

2.3、轴套材料默认为Cr12MOV, 也可以由客户指定其他钢材。

2.4、密封材料默认为45#钢,也可以由客户指定其他钢材。

2.5、材料38CrMoAl应符合GB/T 3077规定,Cr12MOV应符合GB/T 1299规定,45#钢及其他钢材应符合GB/T 699 规定。

3、外观质量要求

3.1、产品外观不应有图样规定外的凸起、凹陷、粗糙不平和其他损伤等缺陷。

3.2、镀铬件、发蓝件和发黑件等的色调应一致,保护层不应有脱落现象。

3.3、油漆表面应平整、均匀、光滑,不应有漏漆、起皱、流挂、剥落、锈蚀和锈痕等缺陷。

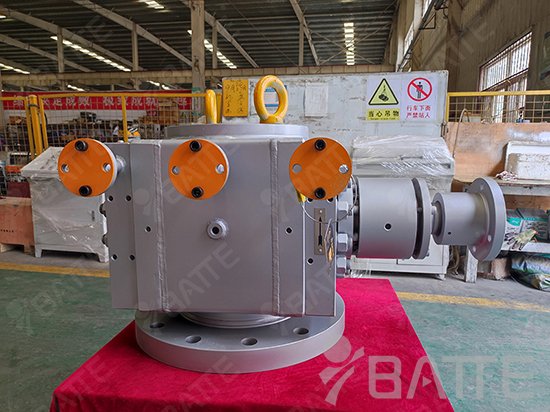

反应釜齿轮泵

4、加工和装配质量要求

焊接部件的外观表面不应有锤痕、焊瘤、金属飞溅物及引弧痕迹,边棱、尖角处应光滑。所有焊缝的熔渣均应清理干净。焊缝表面应打磨平整。

5、结构与性能

5.1、使用性能和结构

5.1.1输出流量范围: 0. 08L-40000L/h.

5.1.2 泵体承受压力< 35Mpa。

5.2、运转性能

各运动部分应运转灵活、无卡滞现象。

5.3、密封的泄漏量

密封泄漏量≤0.1%Qr。

5.4、加热方式

采用220V电加热,其他加热方式由供需双方商定后执行。

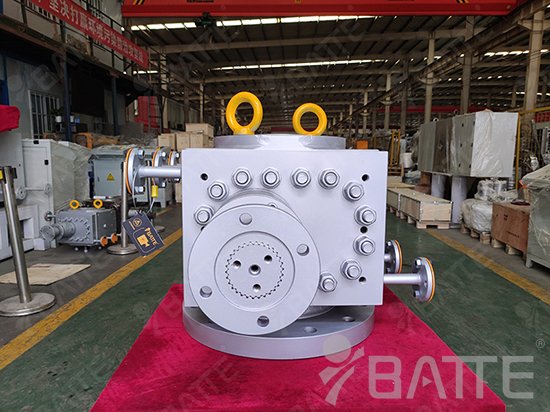

反应釜齿轮泵

6、计量精度

熔体泵在额定工况下的流量稳定性精度、流量复现性精度、线性度应在±0.8%。

7、电气安全

7.1、保护接地电路的连续性

7.1.1 基本要求

电气设备保护接地电路目测检查应满足如下要求:

a)、在电气设备的电源进线的相线邻近处应有外部保护接地端子PE。

b)、保护接地导线的颜色应采用黄/绿双色。否则,导线的两端应套有保护接地标记图形符号或字母PE。

c)、保护导线连接点都应有标记,采用GB/T 5465.2-2008 中5019符号。

d)、保护导线连接点上一个端子只能接一根保护导线。

7.1.2 绝缘电阻

在动力电路导线和保护联结电路间施加500Vd. c.时,测得的绝缘电阻不应小于1MΩ。
