板式换网器如何解决漏料问题?

发布时间:2022-01-10 10:03

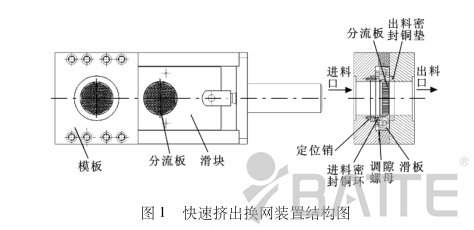

板式换网器结构:它主要过滤部件由滑块、定位销、进料密封铜环、调隙螺母、分流板和出料密封铜垫所组成,如图1所示。调隙螺母主要作用是通过旋转调节,将进料密封铜环和滑板一端作密封紧配合,防止塑料溶液从进料密封铜环和滑板之间漏出;塑料溶液通过分流板进行过滤,过滤后的塑料溶液通过出料口流出。

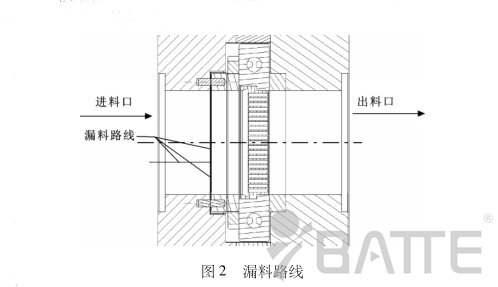

造成板式换网器密封处漏料原因:由图1不难看出,在进料密封环通过调隙螺母与滑板紧密配合的情况下,进料密封铜环的另一端会和进料口的底端面分离,即产生一定的间隙。在这种情况下,要想真正不漏料,只有进料密封铜环的外径和进料密封铜环放置槽的配合精度很高才行。但事实上,在加工中,由于加工误差的原因,这种高配合是很难做到的,这时就会出现如图2所示的现象,会产生微小的相对配合间隙。由图2不难看出,当塑料溶液受到的压力稍大时就会从产生的间隙中漏出来。

板式换网器漏料问题的解决方法

通过上述分析,可确认塑料溶液是在压力大的情况下从相互配合间隙中流出的。要解决这种漏料就要让结构更加完善,解决可能产生的间隙问题。对此情况进行分析与设计,所得机械结构如图3所示。

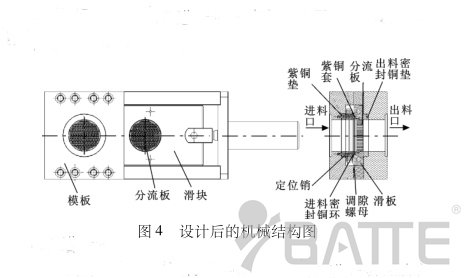

该结构主要由进料密封环、调隙螺母、中间密封环、紫铜套和紫铜垫(放入进料密封铜环槽底)组成。其中调隙螺母内部螺纹分左螺纹和右螺纹,和进料密封环联接的是左螺纹,和中间密封环联接的是右螺纹。当调隙螺母顺时针放置时,进料密封环和中间密封环将向两侧移动,为提高两侧的密封性,分别在进料密封外端处加紫铜垫,在中间密封环外端加紫铜套,由于紫铜比较软,在对调隙螺母使压的情况下,能更好地起到密封的作用。同时,为防止在调隙螺母旋转时进料密封环和中间密封环发生同步旋转或扭曲,特加入两根定位销,定位销贯穿进料密封环和中间密封环,两端分别与进料密封铜环放置槽销孔和滑板上的销槽相联接。整体结构如图4所示。

另外,紫铜的膨胀系数较高,在受高温情况下会产生热膨胀,这样能够进一步改善密封效果,从而使板式换网器漏料问题得到很好的解决。
