板式换网器该如何安装,具体安装步骤说明

发布时间:2020-12-30 14:50

1、检查换网器的零部件。在确认包装箱完好后,打开包装。取出随机资料包,按装箱单上的明细逐一核对零部件。若有疑问,请及时与我司售后服务部联系。

2、 核对安装尺寸。a、检查板式换网器进出口子口和定位环是否与挤出机连接处的配合尺寸无误,以及各止口接触面是否平整。b、检查板式换网器进出口连接孔的尺寸、中心距是否与挤出机连接处法兰盘的各尺寸配合正确无误。c、检查是否有影响换网器安装后换网操作的位置或换网器影响其他操作的位置。

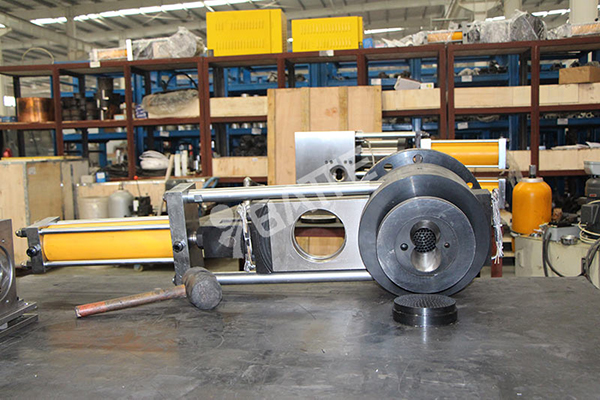

单板液压换网器

3、确认板式换网器的安装方向。在无特殊注明情况下,有压力检测孔的一侧为换网器的进料口方向(也可以根据液压油缸的油嘴方向判断,油缸油嘴的方向即为换网器的进料口方向),特殊情况我们会换网器侧面标明料流的方向。一般建议液压缸垂直向上安装。

4、准备安装。清理擦拭挤出机、模头、换网器各连接部位及换网器主体。重点是各连接处密封面、流道、子口、以及定位环保证清洁。

5、吊装。a、将定位环放入换网器的进口止口内或挤出机的出口(有定位环的情况)。b、采用大于板式换网器主体自身重量1.5倍以上的起重设备及绳索吊装。c、在起吊状态下平稳移动板式换网器主体至挤出机出口对正位置。d、调整挤出机出口连接发兰使其距离换网器主体端面3mm以上且各安装孔与板式换网器主体螺纹孔对正。e、手动轻微锁紧各联接螺栓。f、用力距板手采用对角均匀锁紧方式,锁紧各联接螺栓。各螺栓最终用力为100kg左右。g、换网器出口处的安装方式与以上相同。

备注:以上是先安装换网器进口后连接换网器出口的方式,也可以先连接换网器的出口后连接换网器进口的方式。具体的安装方式根据不同的情况而定。

6、稳固。待各部件都连接好后,才可以固定板式换网器。双板式换网器采用底部支撑的方式加以稳固。

7、接线。连接电控至换网器间的加热线、热电偶、传感器等元器件。并确保无漏电、短路、断路现象。

8、以上各步骤无遗漏则板式换网器主体安装完成。

郑州巴特提供的板式换网器分为:单板双工位液压换网器、双板双工位液压换网器、单板四工位液压换网器,24小时咨询热线:0371-67993077
